产品信息： |
|
| 产品名称： | 液压高压球阀 |
| 产品型号： | MK2 |
| 产品压力： | 1.6MPA~50MPA |
| 产品材质： | A105 304 316 |
| 产品口径： | DN4~DN50 |
| 产品温度： | -40~200℃ |

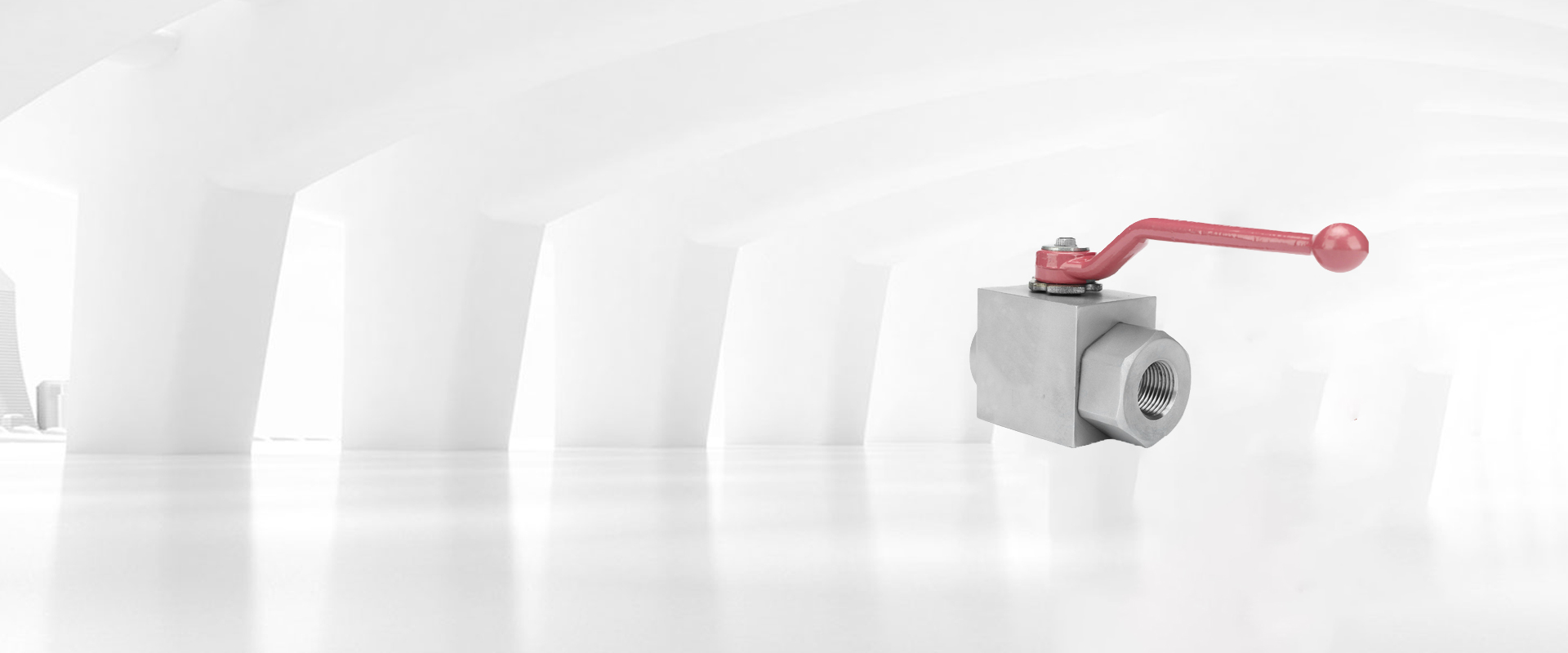

美国米勒MK2系列液压高压球阀是一款用于液压系统管路或集成系统中，控制工作介质的流通和截止。高压液压球阀是一种特殊类型的球阀，主要用于高压液压系统。高压液压球阀主要由阀体、球体、阀杆、手柄和密封装置组成。阀体采用钢质锻件，表面镀铬，镀黄锌。压力范围可达500bar，适用于温度-40℃~200℃的水、油、气等介质中。
液压高压球阀参数
| 球芯材质：不锈钢 | 阀杆材质：不锈钢 |
| 适用介质：液压油 气体 | 阀座材质：PTFE 四氟乙烯 PEK |
液压高压球阀特点:
液压高压球阀是一种常用于高压液压系统中的球阀，
-
高压能力：液压高压球阀具有很高的耐压能力，能够承受高压液体的作用，一般可达到几千到上万磅的压力等级。
-
快速开关：球阀的操作杆采用手动或电动操作，能够快速地实现开关，并且操作轻便，灵活。
-
紧凑型结构：球阀的结构紧凑，重量轻，占用空间小，适用于各种场合的安装和使用。
-
高密度密封：球阀的密封结构采用可靠的高密度密封设计，能够有效地防止介质泄漏。
-
耐腐蚀：球阀的主体材料采用耐腐蚀材料，如不锈钢等，能够有效地抵抗腐蚀介质的侵蚀。
-
大通径：球阀的通径一般较大，能够满足液压系统中的大流量要求。
总之，液压高压球阀是一种高性能、高可靠性的球阀产品，广泛应用于液压系统中的高压控制、流量控制和方向控制等领域。

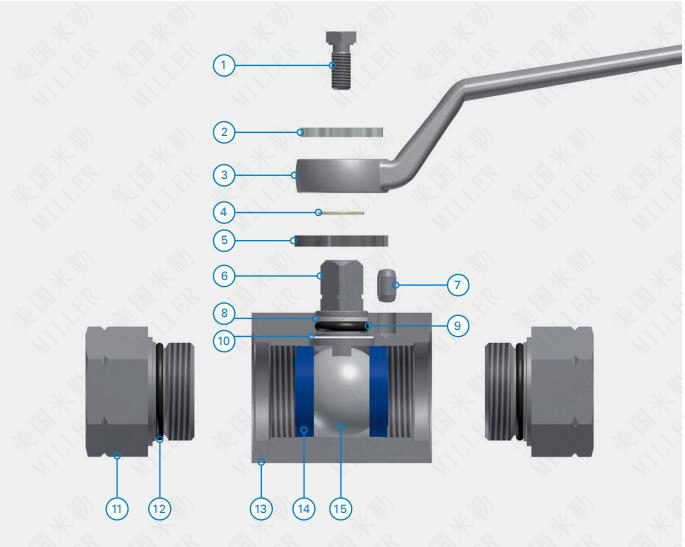

高压液压球阀零部件
|
Pos. |
Eng lish |
German |
French |
ltalian |
Spanish |
|
| 1 |
fixing screw |
Befestigungsschraube |
vis de fixation |
vite di fissaggio |
tornillo de ajuste |
|
|
2 |
flow indicator |
Durdhflussanzeige |
indicateur de débit |
indicatore di direzione del flusso |
indicador de flujo |
|
|
3 |
lever, handle |
Handgriff |
levier |
leva |
palanca |
|
|
4 |
snap ring |
Sprengring |
circlip |
anello elastico |
anillo de retencion |
|
|
5 |
stopping disk |
Anschlagscheibe |
rondelle de butee |
rondella d'arresto |
disco de cierre |
|
|
6 |
stem |
Schaltwelle |
arbre |
perno di manovra |
vastago |
|
|
7 |
stop pin |
Anschlagstift |
pion d'arret |
perno d'arresto |
perno de tope |
|
|
8 |
back-up ring |
Stutzring |
bague d'appui |
rondella d'appoggio |
anillo de refuerzo |
|
|
9 |
o-ring |
O-ring |
joint torique |
O-ring |
O-ring |
|
|
10 |
washer |
Anlaufscheibe |
rondelle de calage |
disco d'appoggio |
arandela |
|
|
11 |
adapter |
Anschluss |
adaptateur |
adattatore |
conexion |
|
|
12 |
O-ring |
O-ring |
joint torique |
O-ring |
O-ring |
|
|
13 |
body |
Gehause |
corps |
corpo |
cuerpo |
|
|
14 |
ball seat |
Dichtelement |
siege de boisseau |
guarnizione della sfera |
asiento de bola |
|
|
15 |
ball |
Kugel |
boisseau |
sfera |
bola ! esfera |
|
液压高压球阀应用
液压高压球阀通常应用于高压液体、气体和蒸汽的控制系统中，其主要应用包括以下几个方面：
-
石油天然气行业：液压高压球阀被广泛应用于石油天然气勘探、开发、输送、储存等领域，主要用于油气管道、采气井、注水井、高压油管等设备中的流体控制和调节。
-
化工行业：液压高压球阀被广泛应用于化工生产过程中的流体控制和调节，如气化、蒸馏、聚合、氧化、氯碱等工艺流程中的高温、高压气体和液体介质的控制。
-
电力行业：液压高压球阀被广泛应用于火力发电和核电站的循环水系统、给水系统、蒸汽系统等设备中的流体控制和调节。
-
钢铁冶金行业：液压高压球阀被广泛应用于钢铁冶金生产过程中的流体控制和调节，如高炉、转炉、连铸等设备中的高温、高压气体和液体介质的控制。
液压高压球阀具有启闭灵活、密封性好、耐腐蚀、使用寿命长等优点，能够满足高压流体控制系统的严格要求，被广泛应用于各个领域。

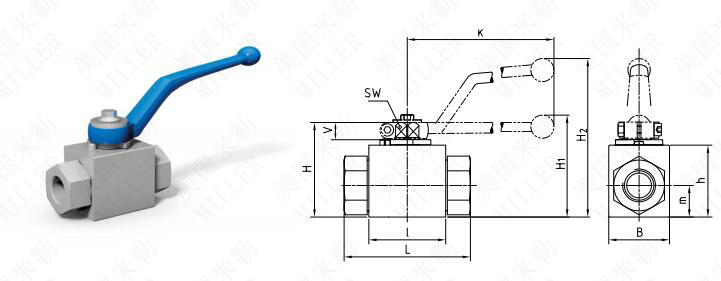

液压高压球阀尺寸
|
Type |
I |
B |
H |
h |
m |
v |
sw |
K |
H1 |
H2 |
Lever |
|
MK2*DN4 |
40 |
26 |
47 |
33 |
13.5 |
11 |
9 |
115 |
- |
82 |
Zn |
|
MK2*DN6 |
40 |
26 |
47 |
33 |
13.5 |
11 |
9 |
115 |
- |
82 |
Zn |
|
MK2*DN8 |
40 |
26 |
47 |
33 |
13.5 |
11 |
9 |
115 |
- |
82 |
Zn |
|
MK2*DN10 |
43 |
32 |
52 |
38 |
17.5 |
11 |
9 |
115 |
- |
86 |
Zn |
|
MK2*DN13 |
48 |
35 |
54 |
40 |
19 |
11 |
9 |
115 |
- |
89 |
Zn |
|
MK2*DN16 |
48 |
38 |
63 |
46 |
19 |
13 |
12 |
160 |
- |
106 |
AI |
|
MK2*DN20 |
62 |
49 |
75 |
57 |
24.5 |
14 |
14 |
200 |
79 |
- |
Zn |
|
MK2*DN25 |
66 |
58 |
83 |
65 |
29.5 |
14 |
14 |
200 |
87 |
- |
Zn |
|
MK2*DN25 |
74 |
70 |
88 |
70 |
34.5 |
14 |
14 |
200 |
92 |
- |
Zn |
|
MK2*DN25/32 |
66 |
58 |
83 |
65 |
29.5 |
14 |
14 |
200 |
87 |
- |
Zn |
|
MK2*DN25/40 |
66 |
58 |
83 |
65 |
29.5 |
14 |
14 |
200 |
87 |
- |
Zn |
|
MK2*DN25 |
70 |
55 |
78 |
60 |
26 |
14 |
14 |
171 |
- |
129 |
Zn |
